四路一体化反制枪
四路一体化反制枪

为了您能尽快熟练的操作设备,我们随机配备了内容详尽的用户手册,从中您可以获取有关产品介绍、使用方法、系统设置以及安全注意事项等各方面的知识。

该无人机反制枪已通过公安部安全与警用电子设备质量检测中心、电子产品质量检测中心、电磁泄漏发射防护产品检测中心的严格认证。

在编写本手册时我们非常小心和严谨,并认为手册中所提供的信息是正确可靠的,然而难免会有错误和疏漏之处,请您多加包涵并热切欢迎您的指正。


  • 产品图片
  • 详细参数
  • 产品描述


四路一体化反制枪四路一体化反制枪

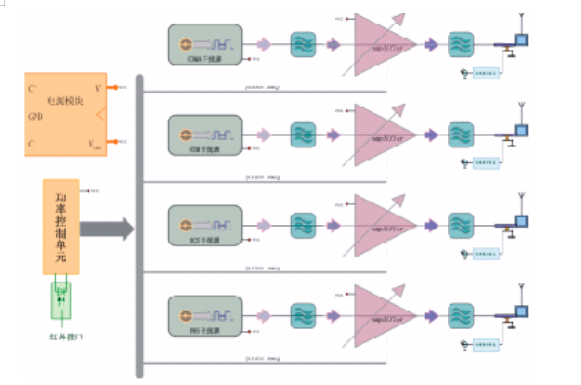

产品特点;

◎ 采用超高频宽带无缝干扰技术



◎ 单路开关技术控制功率输出。



◎ 有效功率(信道功率)高,干扰距离大。



◎ 有效分段,只干扰无人机控制和视频传输频率,不会对其他的频率造成干扰。



◎ 进口器件。缓启动电路设计可避免机械开关产生的打火现象,集成度高工作稳定。



  ◎ 采用内置电池,插拔式电池,可随时更换,续航0.5小时左右,充电4    小时。


◎ 用于连接定向天线的4个SMA/N型接口(900M/2.4G/1.5G/5.8G)




◎ 一个电源充电接口 (DC24V IN)


设备工作频率;

输出端

工作频率

平均输出功率

信道输出功率

1.5G

1550-1620MHz

44dBm

20dBm/30KHz(min)

2.4G

2380-2400MHz

44dBm

20dBm/30KHz(min)

5.8G

5720-5850MHz

43dBm

20dBm/30KHz(min)

900M

900-930MHz

44dBm

20dBm/30KHz(min)



电源:AC220V-DC5V                                        干扰半径:800-1500M

电能消耗:192W       重量: 4.0Kg               尺寸(宽×高×长):7×30×58CM


操作过程;

所有开关打开时,对无人机进行迫降,关闭GPS开2.4G/5.8G/900M时对无人机失去控制,此时无人机返航。关闭2.4G/5.8G/900M开GPS时对无人机失去定位,此时无人机遥控可以控制。



  专门针对可视的无人机干扰,有效距离为飞手离无人机在100米左右范围,干扰1500米以上。



无线通信必需保证足够的载干比(信噪比),才能有效接收,完成通信。通信信号干扰仪是通过产生与无人机接收同频的干扰信号,来破坏无人机接收条件,切断无人机与遥控传输之间通信连接。达到干扰通信的效果。

干扰功率是一定的,无阻挡空间的屏蔽半径是由路径衰减和控制遥控传输信

号电平共同决定的。下表给出了距离与路径衰减的对照表。再由干扰仪输出信道功率、遥控信号电平、覆盖线增益即可确定覆盖半径。如下式:

Pch+Gat-L-FAF≥Prx

式中:

Pch   :

干扰仪输出的信道功率最小值

Gat   :

天线增益

L    :

路径衰减

FAF   :

路径损耗附加值,取6-8dB

Prx   :

接收信号强度

        四路一体化反制枪

距离与衰减对照表

L=32+ 20logd +20logf+ FAF     f以兆赫兹为单位   d 以千米为单位的距离



距离(m)

900MHz

衰减(dB)

1575MHz

衰减(dB)

距离(m)

2400MHz

衰减(dB)

5800MHz

衰减(dB)

1

38

44

25

66

72

2

44

50

30

67.5

73.5

3

48

54

35

69

75

4

50

56

40

70

76

5

52

58

45

71

77

6

53.5

59.5

50

72

78

7

55

61

60

73.5

79.5

8

56

62

70

75

81

9

57

63

80

76

82

10

58

64

90

77

83

15

61.5

67.5

100

78

84

20

64

70

200

84

90



测试工具

ADVANTEST U4941 频谱仪、

HP 8595

                    四路一体化反制枪

测试场地的电磁环境

   接收当前服务信号最活

跃的信道电平值:

RxLev-50dBm,RxLev-55dBm,

RxLev-60dBm,RxLev-65dBm,RxLev-70dBm.



◎ 测试结果

四路一体化反制枪

四路一体化反制枪

1、使用天线对应屏蔽区域中心处,如下图:

四路一体化反制枪


 必须先将天线连接好,接通电源。主机工作时禁止取下天线。

干扰仪应放置在通风较好的地点,尽量避开大型物体遮挡,以保证屏蔽效果。

在室外使用屏蔽器时,应注意防水、避免暴晒。

天线应垂直方向对着无人机使用。

四路一体化反制枪

 无人机干扰仪会不会干扰其它电子设备正常工作?

不会的。这是因为,无人机干扰仪发出的电磁信号完全落在国家规定的工作频带内,只会对通信产生屏蔽作用。

 干扰仪对人体和手机是否有害?

请使用者放心,发射的电磁信号强度是很弱的,测试资料表明,这种信号强度远远

不会对人体构成危害。同时,只是干扰的前向信号,使无人机不能与操作遥控建立联系,因此,根本不会对无人机本身产生任何损坏。

 无人机干扰仪在室内和室外使用时距离有差别吗?

有。一般情况讲,室外信号使用室外,所以室内干扰效果差。严格说:不论是在室内,还是在室外使用,;无人机干扰仪的有效作用距离与当时的电磁环境及周边环境有一定关系。如距的远近、安放的位置等。

 无人机干扰仪工作一段时间后机壳发热,长时间工作会不会损坏机器?

感谢您的细心,这是一种正常现象。在设计上,我们正是利用全铝机壳的导热性来辅助散热的。从而能够保证机器长时间稳定工作。因此,机壳发热不会损坏机器。





四路一体化反制枪服务无止境……



本手册汇集了本公司的无人机干扰仪各型产品,

因时间仓促,难免有疏漏之处。如有不明之

处,敬请见谅并指正,同时我们将随时为您

解答并竭诚为您服务。

我们衷心希望本手册能给您带来方便,

鉴于本手册中所涉及的标准、技术要求及产

品各种规格,随着技术进步和时间推移都有可能发生变化,因此,我们保留修改权,如有更改恕不另行通知。
